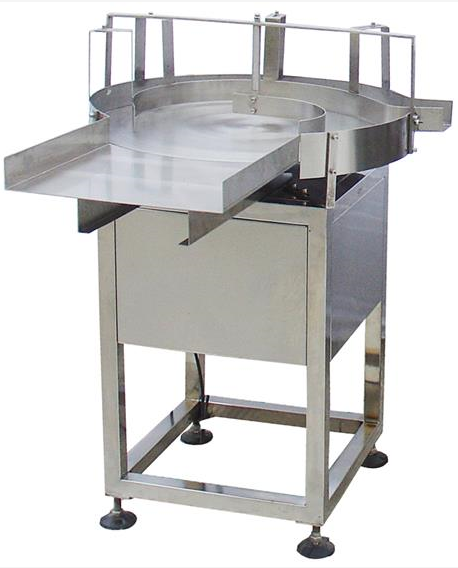

1、GP800型供瓶機

1）簡介

本機為玻璃瓶液體灌裝生產聯動線的輔機，具有儲瓶、理瓶之功能。

2）主要技術參數

生產能力：滿足生產需要

轉盤直徑：φ800mm

電    源：220V　50Hz

功    率：0.5Kw

外形尺寸：1100×1400×1200

3）主要器件部件配置

齒輪減速電機制造廠家：金維達電機

4）主要零部件材質

外包板：304＃不銹鋼

2、YXF-18型翻轉洗瓶機

1) 簡介

本機適用于各類玻璃瓶的清洗，釆用18頭圓盤式結構，通過分瓶機構將瓶子送至18等分鉗口，將瓶子夾緊后分別經純化（或循環水）－純化水－凈化壓縮空氣多次內外沖洗，完成洗瓶。

首先通過供瓶機將瓶子送至洗瓶機分瓶螺桿內，通過分瓶螺桿依次將瓶子送入洗瓶機拔輪內，

通過拔輪再將瓶子傳送至18等分夾瓶器內，

并通過翻轉軌道翻轉180度使瓶口向下。

18等分圓盤作圓周運動，在旋轉過程中分別經過兩水一氣對瓶子進行內外沖洗，

沖洗后的瓶子通過翻瓶軌道翻轉180度使瓶口向上進入出瓶拔輪，由出瓶拔輪推出輸送帶，送至烘箱進口。

本機結構簡單，動作可靠，符合GMP要求，是制藥企業和保健品生產廠家的理想設備。

2) 主要技術參數

生產能力：30-40瓶／分

適用瓶子： 250ml玻璃圓瓶

循環水流量：1m3/h　　　　　壓力：0.2～0.25MPa

純化水耗量：1m3/h　　      壓力：0.2～0.25MPa

凈化壓縮空氣耗量：40m3/h　　 壓力：0.2～0.25MPa

電    源：380V　50Hz   三相四線制

功    率：3Kw

外形尺寸：1400×1500×1850 mm

3) 設備主要配置

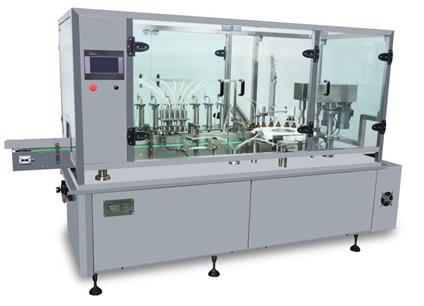

3、YGF-6型直線式液體灌封機

1）簡介

本機能完成防盜蓋瓶的液體灌裝、自動理蓋戴蓋和軋蓋封口。瓶子由輸送帶進入，在輸送帶上被氣缸定位，灌裝頭插入瓶口后，柱塞泵再進行定量灌裝，灌裝頭為防滴液型，計量由直拉式柱塞泵完成，由一個伺服電機控制，裝量在觸摸屏上調整，確保灌裝的精度；完成灌裝后，各個瓶子再逐個進入等分盤，等分盤作12等分間歇運轉，瓶子隨等分盤轉動，經落蓋口時，自動戴上蓋子，經軋蓋工位時，軋蓋頭下降，將蓋子被旋出螺紋在瓶口上；后由輸送帶送出。

2）主要技術參數

生產能力：30-40瓶／分鐘

適用瓶子： 250ml圓柱玻璃瓶

灌裝頭數：六頭

軋蓋頭數：單頭

裝量精度：0～2%

軋 蓋 率：≥99%

功    率：3Kw

電    源：380V　50Hz　三相四線制

外形尺寸：2000×1000×1700mm

3）主要器件部件配置

4）主要零部件材質

計量系統：304＃不銹鋼

外包板：304＃不銹鋼

主要電氣控制：PLC控制、觸摸屏操作、變頻調速。

5）設備圖

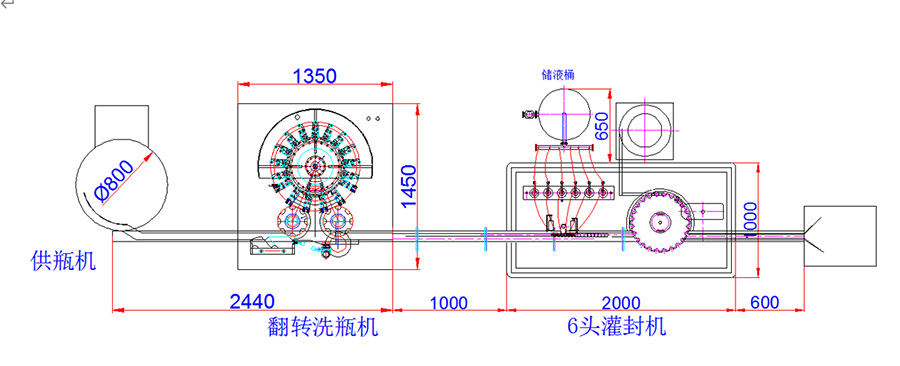

250ml 洗瓶、灌封生產線示意圖：
